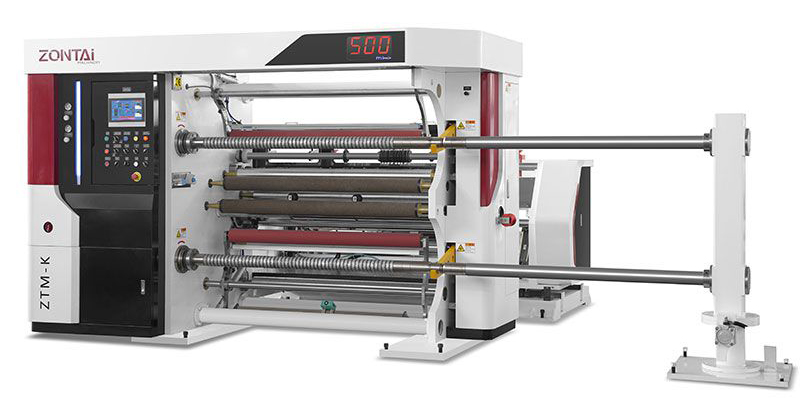

Высокоскоростная бобинорезательная машина для пленки ZTM-K1300

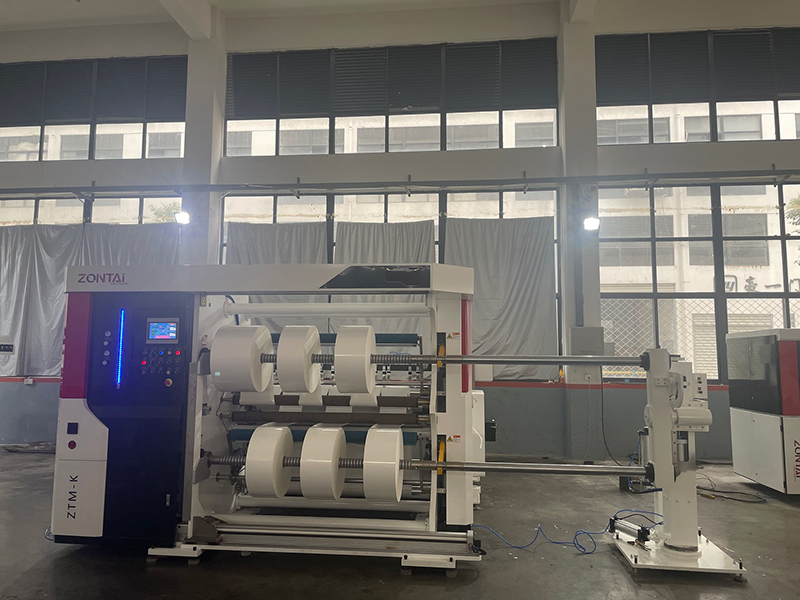

Высокоскоростная бобинорезательная машина для бумаги ZTM-K1300

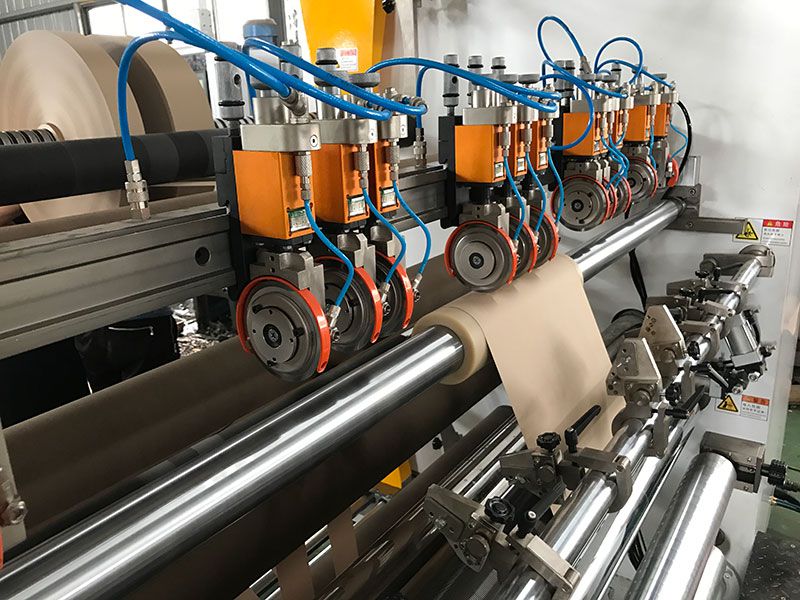

Автоматическая система перемещения дисковых ножей ZTM-K

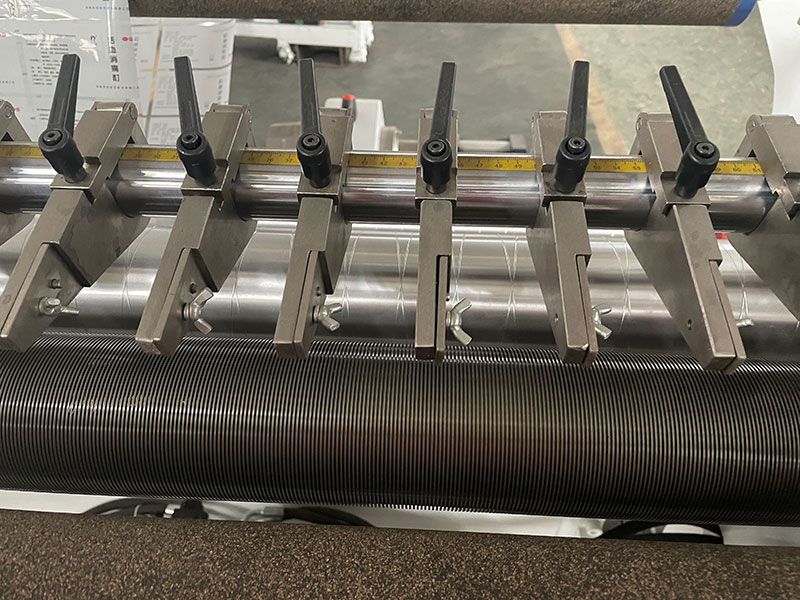

Автоматическая система передвижения лезвийных ножей ZTM-K

Технические характеристики

Модель	ZTM-K 1300	ZTM-K 1600
Ширина рулона на размотке	1300мм	1600мм
Макс. диаметр рулона на размотке	1200мм	1200мм
Макс. диаметр рунона на намотке	600мм	600мм
Внутренний диаметр рулона на размотке	76мм	76мм
Скорость резки	10-500м/мин	10-500м/мин
Погрешность EPC контроллера	0.1мм	0.1мм
Мин. ширина резки	50мм	50мм
Общая мощность	15кВт	18кВт
Вес	7500кг	8000кг
Габариты	4300мм×4500мм×2100мм	4300мм×4800мм×2100мм

Детали

Характеристики

Машина универсальна для перемотки различных рулонов пленки и бумаги;

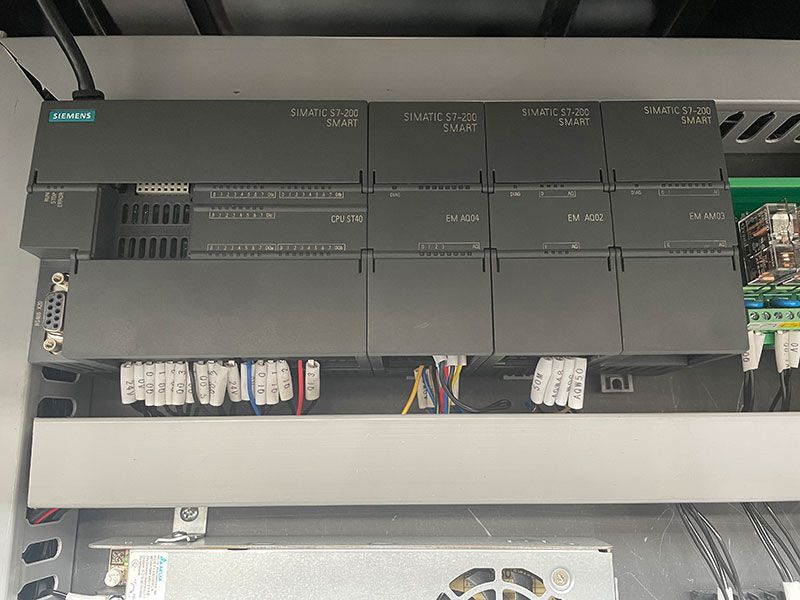

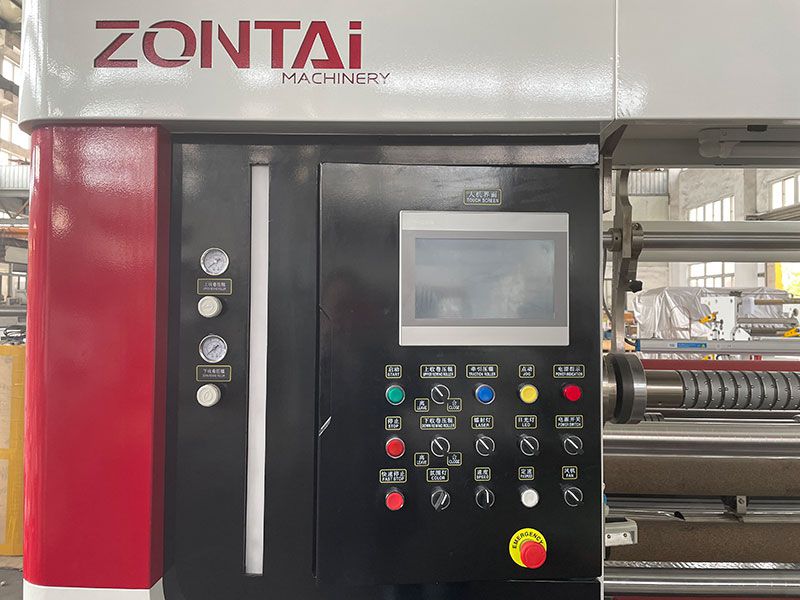

Программируемый логический контроллер оснащен подвижным встроенным сенсорным экраном, что позволяет оператору управлять машиной либо на станции размотки, либо на станции намотки;
Высококачественные роли для обработки поверхности не оставляют царапин при разрезании и перемотке оптических пленок или пленок с покрытием;
Станция намотки сочетает в себе технологию измерения диаметра в реальном времени. Она оснащена ультразвуковым датчиком, позволяющим точно измерить диаметр рулона всего за 0,05 секунды, а система управления ПЛК автоматически регулирует параметры натяжения;
Портативная перемотка обрезков позволяет аккуратно перематывать обрезки при одновременном снижении количества пыли для поддержания чистоты рабочей среды.

Конфигурации

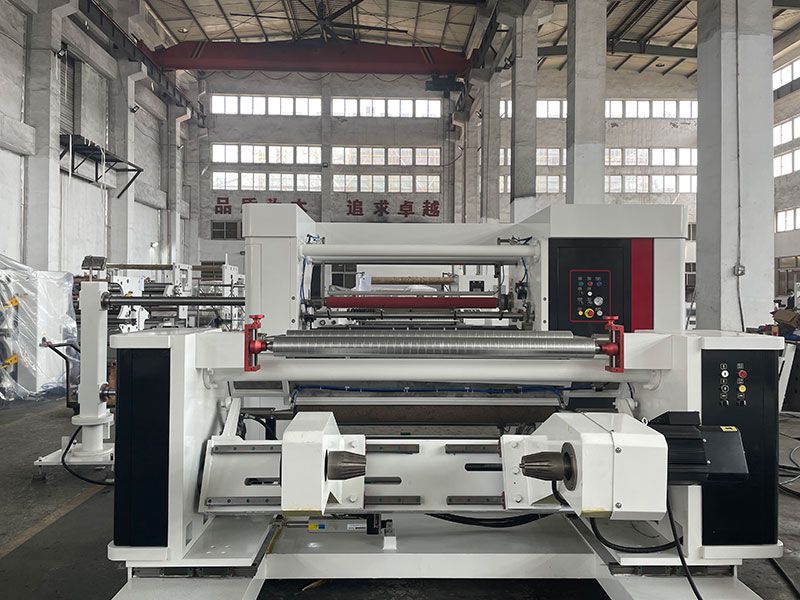

Безваловый размотчик с автоматической выгрузкой грузоподъемностью 1500кг;
3-х дюймовый пневматический дифференциальный вал (6-дюймовый вал является дополнительным);
Максимальная скорость нарезки 500 м/мин;

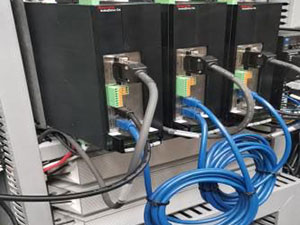

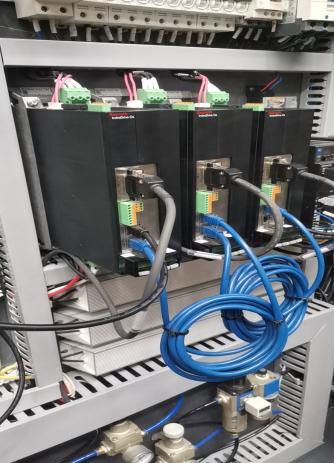

Полностью управляемый серводвигатель (один главный серводвигатель, два серводвигателя для перемотки);

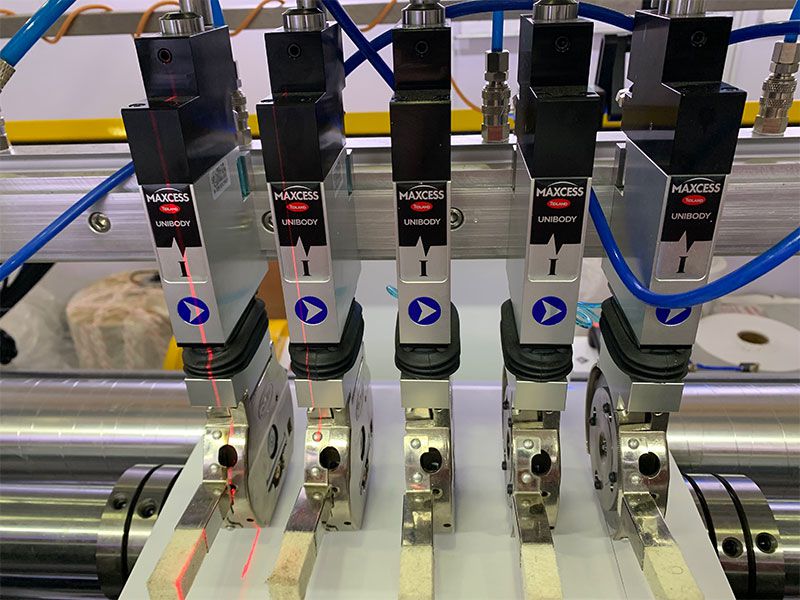

Система резки дисковыми и лезвийными ножами для бумаги и пленки (по 10 комплектов каждого)

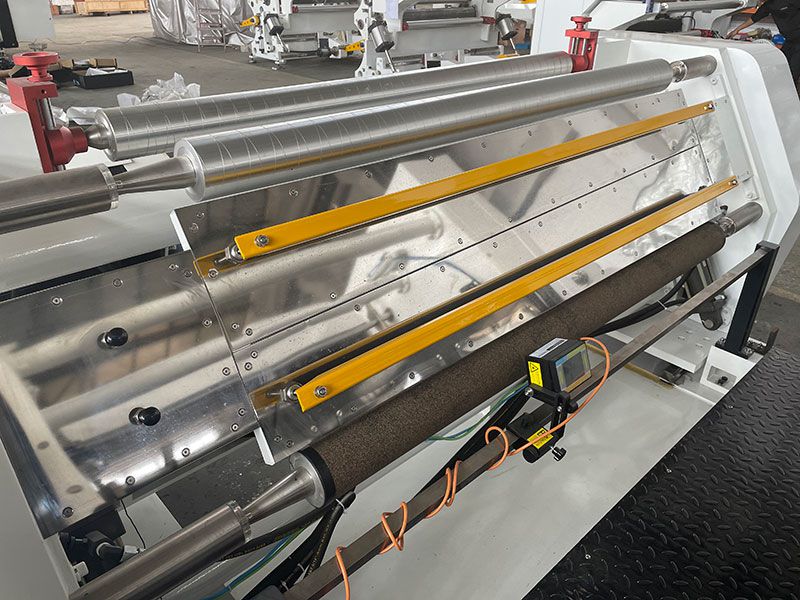

Стол склейки расположен между секцией размотки и секцией разризания полотна;

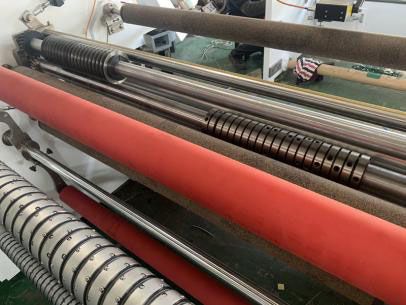

Резиновые прижимные валы;
Функция защиты от царапин;
Автоматическая система измерения диаметра рулона;
Автоматическая выгрузка готовых рулонов;
Простая для оператора система разгрузки намотанных ролей.

Опции
