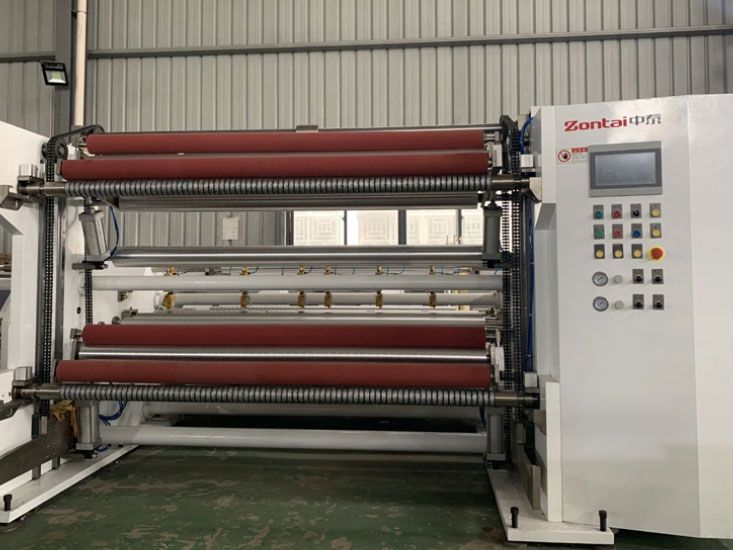

Бобинорезательная машина для бумаги

Технические характеристики

Модель	ZTM-A 1300	ZTM-A 1600
Макс. ширина рулона	1300мм	1600мм
Макс. ширина рулона на размотке	1200мм	1200мм
Макс. ширина рулона на намотке	1000мм	1000мм
Внутренний диаметр рулона	3″	3″
Скорость	16-350м/мин	16-350м/мин
Общая мощность	18кВт	22кВт
Толщина подложки	45-500г / м2	45-500 г / м2
Мин. ширина резки	50мм	50мм
Общая мощность	4500×3000×1900мм	4500×3300×1900мм
Вес	4200кг	5200кг

Детали

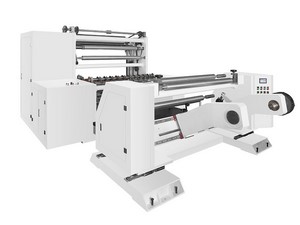

Независимая разматывающая стойка с гидравлическим погрузчиком

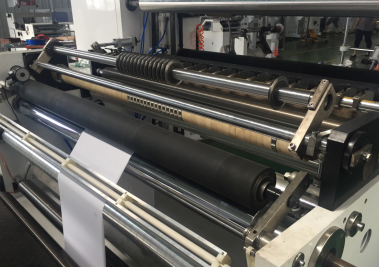

Перемотка с использованием дифференциального вала

Характеристики

Машина управляется централизованно с помощью системы ПЛК и поддерживается тремя векторными приводами, что позволяет пользователю устанавливать рабочие параметры или управлять машиной с помощью сенсорного экрана;
Разматывающая секция оснащена пневматическим тормозом для экстренного торможения, а система ПЛК автоматически измеряет диаметр рулона, чтобы поддерживать постоянное натяжение разматывания;
Система контроля натяжения полотна управляется векторным частотно-регулируемым приводом, что позволяет поддерживать постоянную скорость и при этом изолировать натяжение намотки от натяжения размотки;
Секция намотки оснащена двумя векторными частотно-регулируемыми приводами, а регулировка натяжения намотки может быть достигнута путем автоматического измерения диаметра рулона;

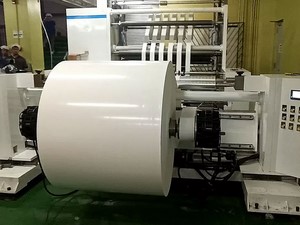

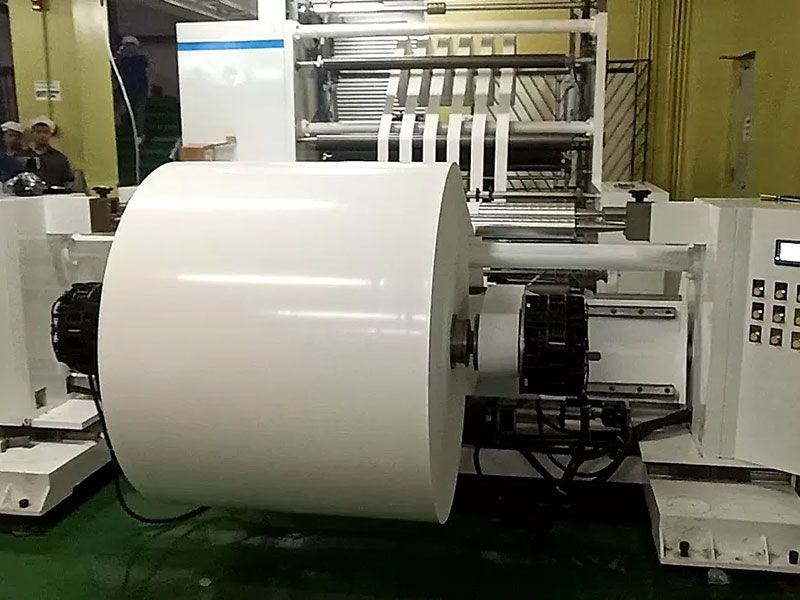

Гидравлический подъемник установлен на секции размотки для автоматической загрузки рулонов бумаги, что делает его удобным для цехов, где отсутствует подъемное оборудование, такое как мостовые краны. Это позволяет значительно снизить трудоемкость и сократить время погрузочных операций. Разматывающая секция имеет два варианта загрузки: валовый и безваловый, и может быть использована в соответствии с потребностями;
Система контроля края полотна EPC обеспечивает точное положение полотна. Фотоэлектрический датчик или гидравлическая система направления полотна могут быть добавлены по желанию;
Машина также оснащена счетчиком метража и регулировкаой скорости намотки материала.
