Бобинорезательная машина для пленочных материалов, ZTM-G 2000
Бобинорезательная машина для пленочных материалов, ZTM-G 2000
Видео

Бобинорезательная машина для пленочных материалов, ZTM-G 2000

Машина для пленочных материалов ZTM-G 2000 в основном применяется для разрезания целлофана, ПЭТ, ОПП, ПВХ, полипропилена, полистирола, оптических материалов, рулонов пленки и т.д.

Запрос от
Технические характеристики
Модель ZTM-G2000 ZTM-G2500 ZTM-G2800 ZTM-G3000
Ширина рулона на размотке 2000мм  2500мм 2800мм  3000мм
Макс. диаметр рулона на размотке Ø1200мм  Ø1200мм  Ø1200мм  Ø1200мм
Макс.диаметр рулона на намотке Ø800мм  Ø800мм  Ø800мм  Ø800мм
Кол-во валов намотки 4 или 6 4 или 6 4 и 6 4 и 6
Диаметр вала намотки 3″ 3″ 3″ 3″
Скорость резки 10-600 м/мин  10-600 м/мин 10-600 м/мин 10-600 м/мин
Погрешность EPC контроллера  ≤0.1мм ≤0.1мм  ≤0.1мм ≤0.1мм
Минимальная ширина резки 500мм  500мм 500мм  500мм
Общая мощность 38кВт  42кВт  45кВт  50кВт
Вес 15000кг 17000кг 18000кг  19000кг
Габариты 3750мм×5210мм×2000мм  4250мм×5210мм×2000мм  4550мм×5210мм×2000мм  4750мм×5210мм×2000мм

Детали

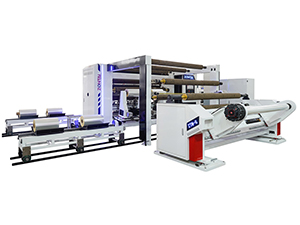

  • Вид сбоку Вид сбоку

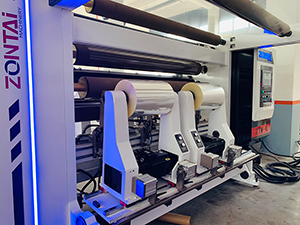

  • 4-х или 6-х дюймовый безваловый размотчик 4-х или 6-х дюймовый безваловый размотчик

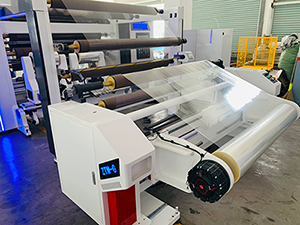

  • Пневматический тормоз Italy RE используется в качестве привода натяжения размотки Пневматический тормоз Italy RE используется в качестве привода натяжения размотки

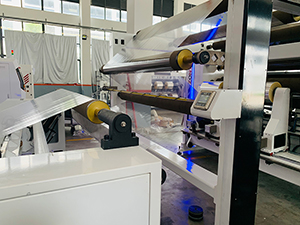

  • ЕРС устройство равнения края полотна немецкой марки E + L ЕРС устройство равнения края полотна немецкой марки E + L

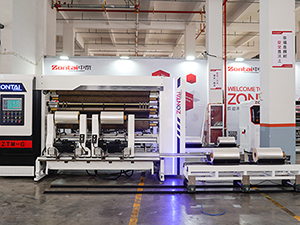

  • Автоматическая выгрузка готовых рулонов продукции Автоматическая выгрузка готовых рулонов продукции
  • Система резки дисковыми ножами (по желанию) Система резки дисковыми ножами (по желанию)

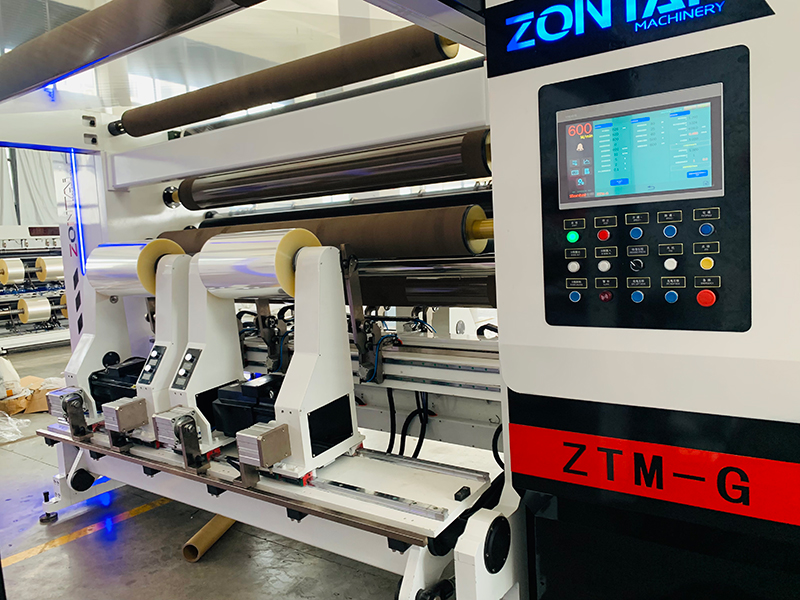

  • Сенсорный экран ПЛК спереди и сзади Сенсорный экран ПЛК спереди и сзади

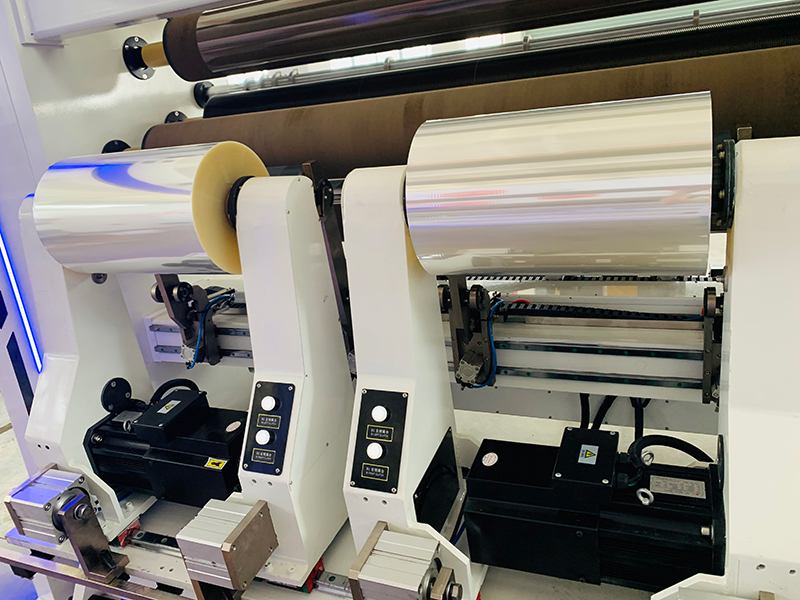

  • 4 комплекта серводвигателей  используются для привода системы намотки. ПЛК используется для обеспечения постоянного контроля натяжения 4 комплекта серводвигателей используются для привода системы намотки. ПЛК используется для обеспечения постоянного контроля натяжения
  • Безваловый размотчик Безваловый размотчик
Корпус машины
  • Основной корпус машины изготовлен из чугуна и стали, чугун обрабатывается вторично;
  • Приводные валы выполнены бесшовным методом;
  • Алюминиевые направляющие валы с твердым хромированием специально разработаны для предотвращения царапин материала, а резиновые ролики изготовлены из нитрильного каучука;
  • Приводной тип основного блока и вал намотки ведущих китайских фирм.
Секция размотки
  • Узел размотки независимого типа;
  • Подвижный кронштейн с линейной направляющей значительно снижает трение при работе EPC конроллера;
  • Пневматический вал быстро и эффективно зажимает основной рулон, для работы требуется всего один человек;
  • Регулируемое устройство смещения может точно настраивать влево и вправо, вперед и назад с помощью маховика;
  • Пневматический тормоз Italy RE используется в качестве привода натяжения размотки;
  • РС устройство равнения края полотна немецкой марки E + L;
Секция намотки
  • 4 комплекта безваловых размотчика;
  • Пневматический контроллер исключает блокировку вала;
  • Каждая секция оснащена прорезиненными прижимными валами;
  • Режущие ножи управляются пневмоцилиндром (5 комплектов)
  • Система вакуумного удаления отходов;
Электрические компоненты
  • В качестве главного двигателя используется один серводвигатель тайваньского бренда DANMA;
  • В качестве главного двигателя используется один серводвигатель немецкой марки REXROTH;
  • 4 перематывающих двигателя тайваньского бренда DANMA;
  • 4 перематывающих серво двигателя немецкой марки REXROTH;
  • EPC контроллер приводимый в действие серводвигателем с ультразвуковым датчиком;
  • ПЛК оснащен тачскрином, позволяющим устанавливать необходимые параметры. Перед началом работы необходимо установить лишь толщину материала, ширину, плотность, диметр и скорость, остальные параметры устанавливаются автоматически.
