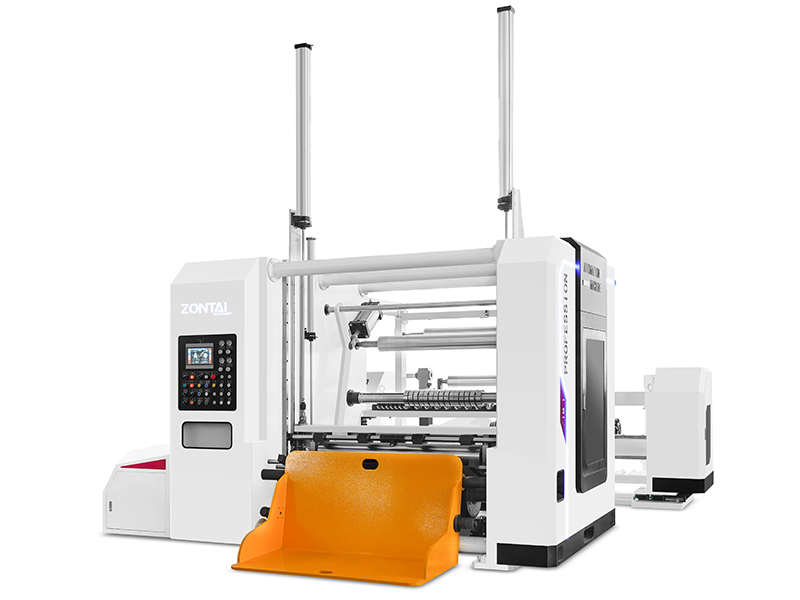

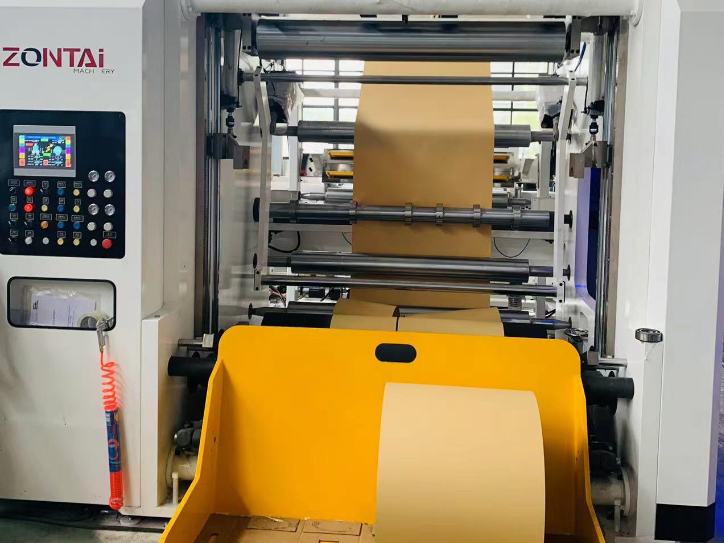

Станок для резки больших рулонных материалов (бобинорезка), ZTM-F

Подходит для крафт-бумаги, мелованной бумаги, гофрированной бумаги и пергамина

Станок для резки больших рулонных материалов (бобинорезка), ZTM-F
Видео

Станок для резки больших рулонных материалов (бобинорезка), ZTM-F

Подходит для крафт-бумаги, мелованной бумаги, гофрированной бумаги и пергамина

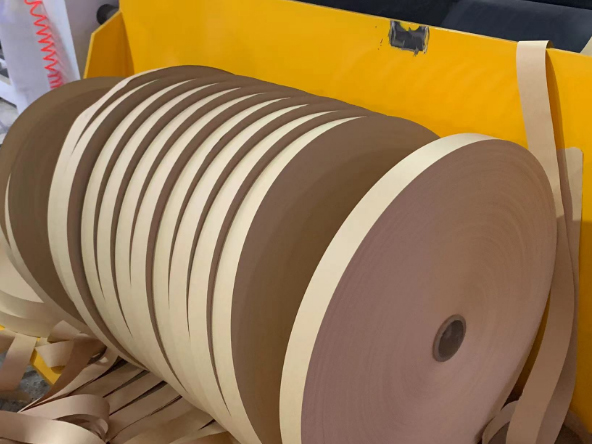

Станок для резки больших рулонных материалов ZTM-F - это идеальное решение для различных материалов, таких как крафт-бумага, бумага с силиконовым покрытием, термобумага, гофрированная бумага, сублимационная бумага, пергамин, бумага с двусторонним покрытием и макулатура, с шириной полотна 1600-3000 мм. Максимальная скорость машины достигает 600 метров в минуту.

Запрос от
Технические характеристики
Ширина рулонного материала 1600/1800/2000/2400-3000 мм
Диаметр разматываемого бумажного сердечника 3”-12’’
Диаметр разматываемого рулона Ø1000-Ø2000 мм
Макс. вес большого рулона 4000 кг
Диапазон толщины бумаги 30-600 об/мин
Диаметр перемотки Ø600-Ø2000 мм
Диаметр бумажной сердцевины для перемотки 3’’
Скорость резки 10-600 м/мин (зависит от размера толщины и разрезаемого материала)
Допуск на отклонение (EPC) ≤0.1 мм
Мин. ширина резки 60 мм
Вес 14000 кг
Источник питания 380 В 3 фазы 50 Гц
Общая мощность 55 кВт
Габариты 5200×3900×4100 мм
Детали

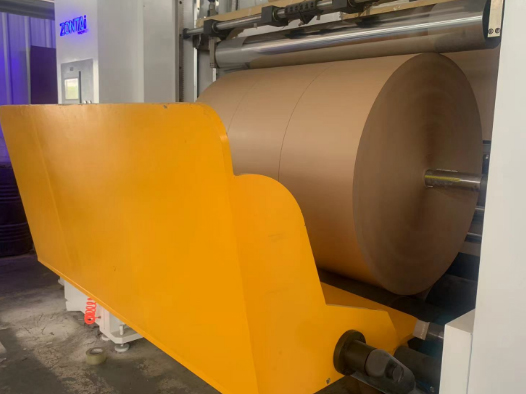

  • Станция перемотки с разгрузочным устройством, которое может подниматься для защиты рулонов во время работы Станция перемотки с разгрузочным устройством, которое может подниматься для защиты рулонов во время работыСтанция перемотки с разгрузочным устройством, которое может подниматься для защиты рулонов во время работы
    Станция перемотки с разгрузочным устройством, которое может подниматься для защиты рулонов во время работы

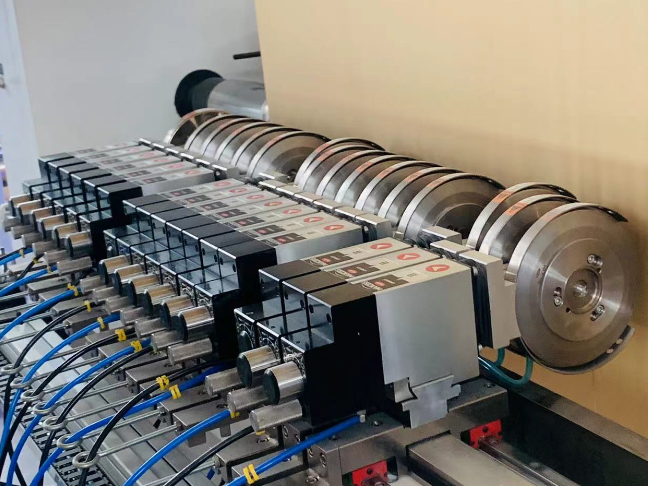

  • Пневматические дисковые ножи с защитным кожухомПневматические дисковые ножи с защитным кожухом
    Пневматические дисковые ножи с защитным кожухом

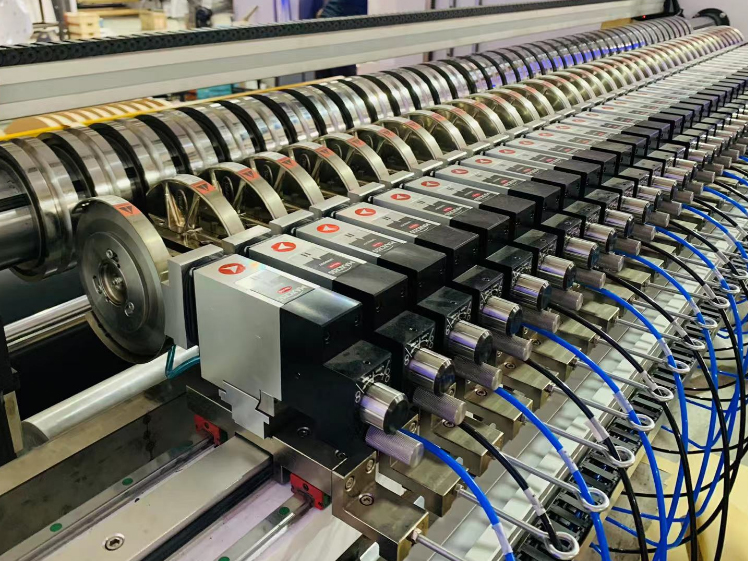

  • Автоматическая система перемещения пневматического круглого ножа Автоматическая система перемещения пневматического круглого ножа

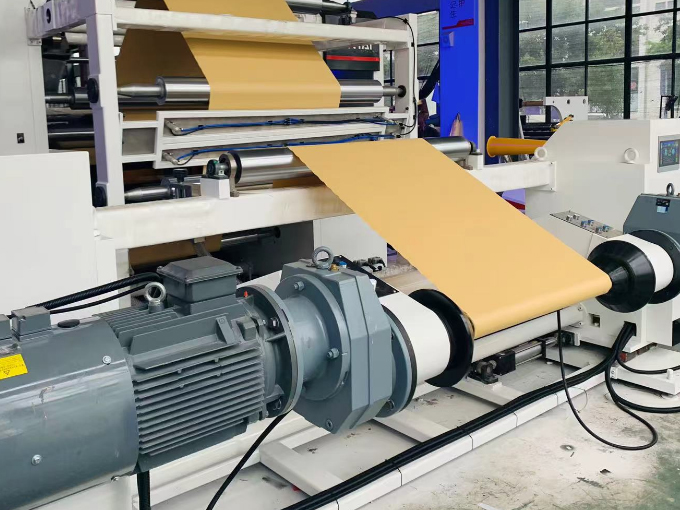

  • Разматывающий безвальный загрузочный блок с управлением двигателем + инвертор (дополнительное устройство) Разматывающий безвальный загрузочный блок с управлением двигателем + инвертор (дополнительное устройство)

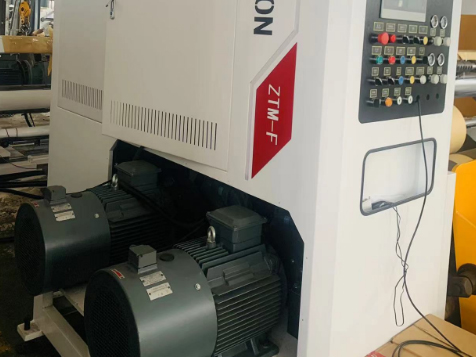

  • Два двигателя перемотки для независимого управления двумя валами перемотки Два двигателя перемотки для независимого управления двумя валами перемотки

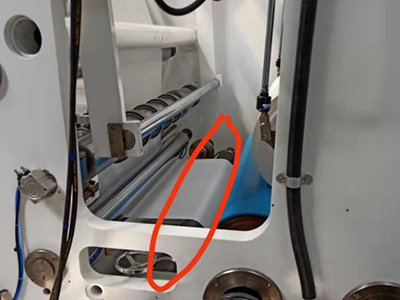

  • Вал банан (1 шт.) Вал "банан" (1 шт.)

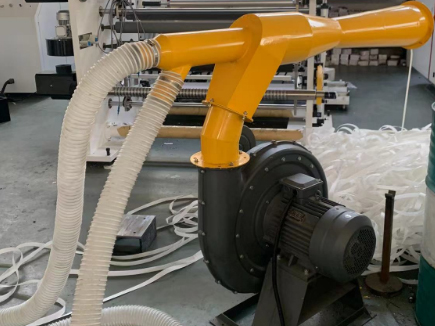

  • Устройство для обрезки с всасывающим вентиляторомУстройство для обрезки с всасывающим вентилятором
    Устройство для обрезки с всасывающим вентилятором

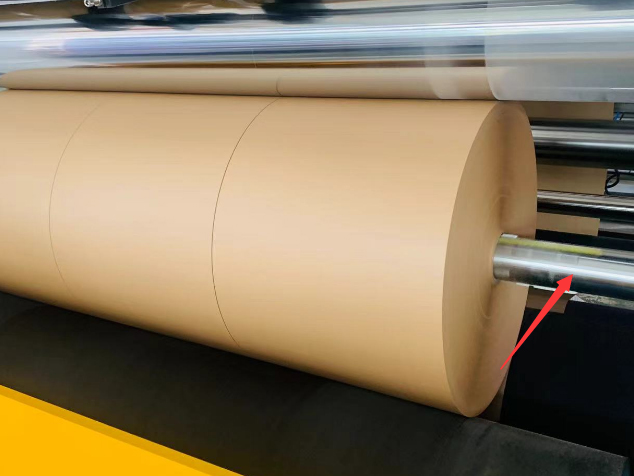

  • Станция перемотки с дополнительными 3-дюймовыми вентиляционными шахтами (1 шт. в стандартной комплектации) Станция перемотки с дополнительными 3-дюймовыми вентиляционными шахтами (1 шт. в стандартной комплектации)
    дополнительные 4-дюймовые/6-дюймовые вентиляционные шахты

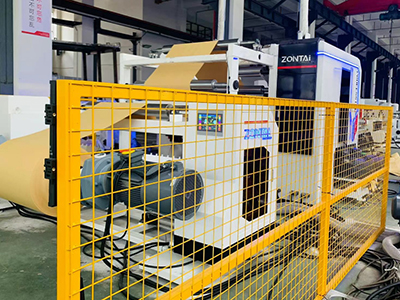

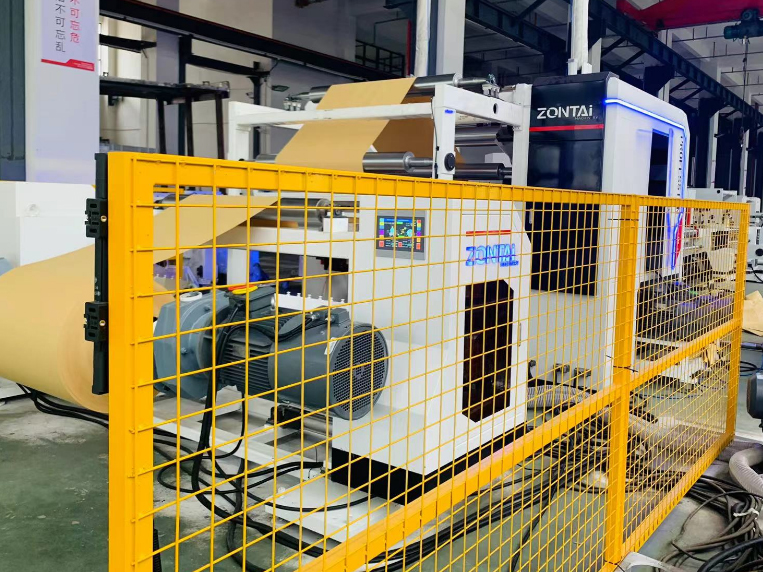

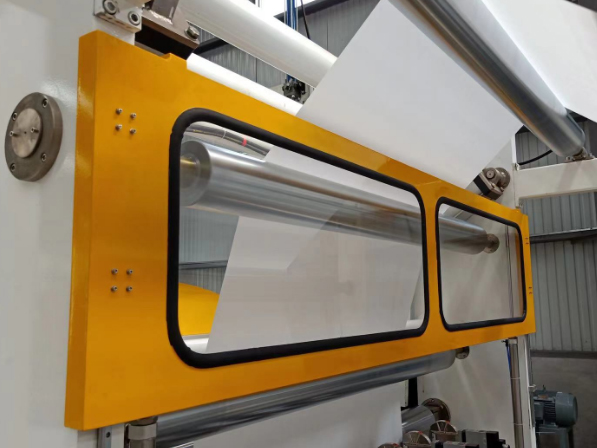

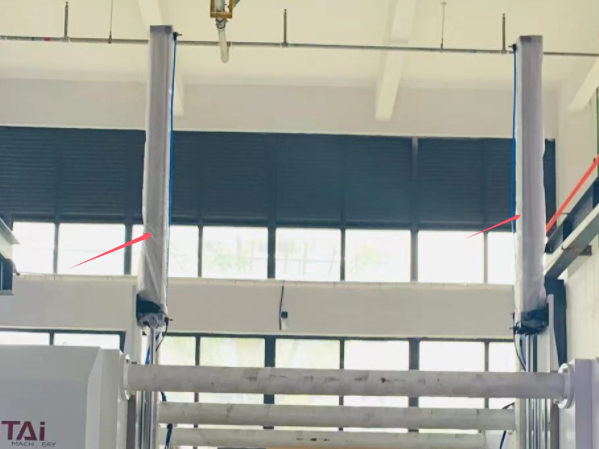

  • Устройство для перемотки и разматывания с защитным ограждением и датчиком SICK (за дополнительную плату) Устройство для перемотки и разматывания с защитным ограждением и датчиком SICK (за дополнительную плату)

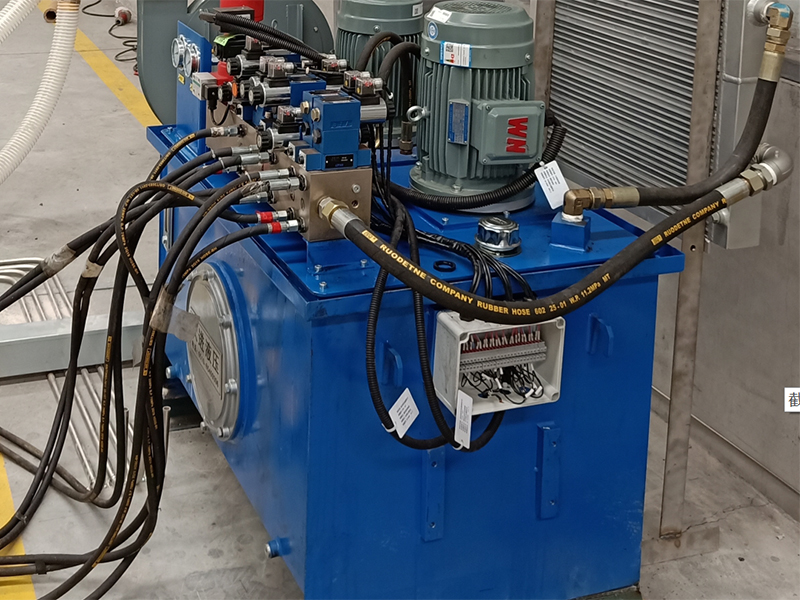

  • Стандартное управление прижимным валом осуществляется пневмоцилиндром, за замену его на гидравлическую систему взимается дополнительная платаСтандартное управление прижимным валом осуществляется пневмоцилиндром, за замену его на гидравлическую систему взимается дополнительная плата
    Стандартное управление прижимным валом осуществляется пневмоцилиндром, за замену его на гидравлическую систему взимается дополнительная плата
Характеристики
  • Безваловый размотчик с пневматическим тормозом (управление двигателем по желанию);
  • Электрохромическая направляющая система полотна;

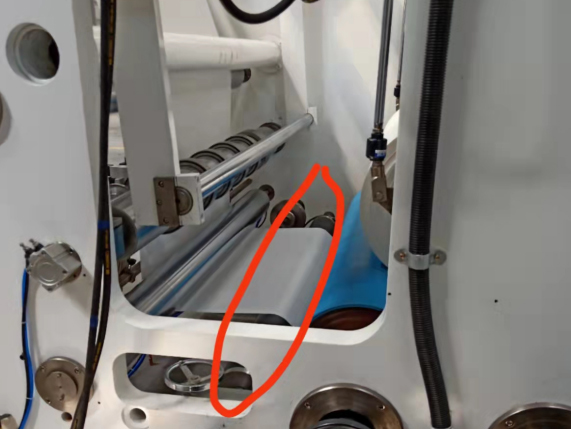

  • Изогнутый валик с гидравлическим управлением (банановый вал);

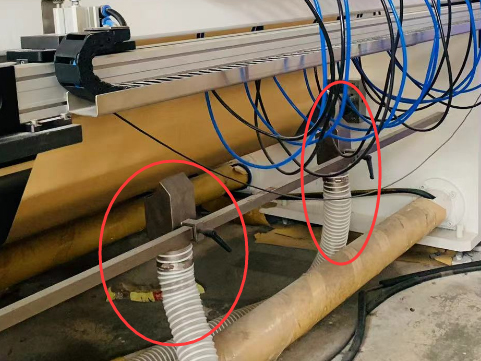

  • Система для выдува обрезков края;
  • Двухбарабанный намотчик с 2 двигателями;
  • Автоматическая выгрузка готовых рулонов;
  • Гидравлический подъемник для рулонов;
Опции
  • Пневматические дисковые ножи;
  • На секции размотки 2 пневматических тормоза могут быть заменены на 2 двигателя + 2 инвертора + редукторы и тензодатчик для автоматического регулирования натяжения;
  • Автоматическая система движения лезвийных и дисковых ножей;
  • Дополнительные пневматические валы (3 /4 /6 дюймов);
