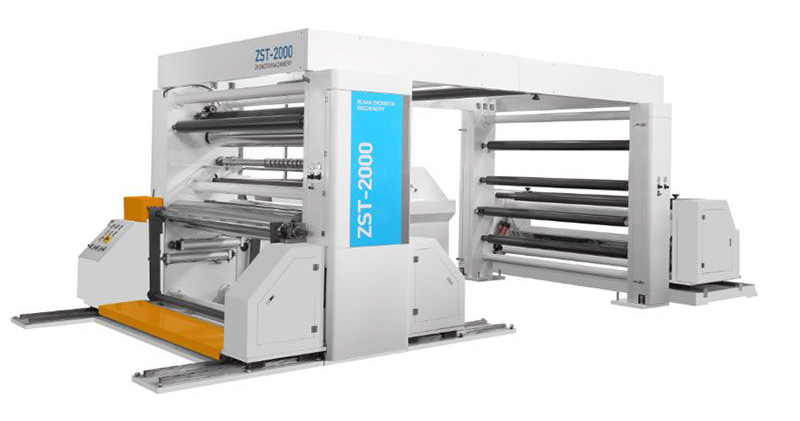

Бобинорезательная машина для рулонных материалов, ZST

Подходит для разрезания больших рулонов бумаги

Бобинорезательная машина для рулонных материалов, ZST

Бобинорезательная машина для рулонных материалов, ZST

Подходит для разрезания больших рулонов бумаги

Бобинорезательная машина для рулонных материалов ZST в основном используется для разрезания больших рулонов бумаги шириной от 1600 мм до 2700 мм, максимальная скорость разрезания достигает 350 метров в минуту. Два узла перемотки расположены рядом друг с другом для большего удобства выгрузки готового рулона. Машина для перемотки бумаги с продольной резкой подходит для клейких лент, крафт-бумаги и т.д.

Запрос от
Технические характеристики
Модель ZST 1600 ZST 2000 ZST 2500
Макс. ширина рулона 1600мм  2000мм 2500мм
Мин. ширина рулона 400мм  400мм  400мм
Макс. диаметр рулона на размотке Ø1500мм Ø1500мм  Ø1500мм
Макс. диаметр рулона на намотке  Ø1200мм  Ø1200мм  Ø1200мм
Внутренний диаметр рулона на размотке 3″ и 6″  3″ и 6″  3″ и 6″
Внутренний диаметр рулона на намотке 3″ 3″ 3″
Ширина направляющего ролика 1650мм 2050мм  2550мм
Скорость резки 10-350м/мин
 (в зависимости от материала)		 10-350м/мин
(в зависимости от материала)		 10-350м/мин
(в зависимости от материала)
Погрешность EPC контроллера ≤0.1мм  ≤0.1мм ≤0.1мм
Диапазон EPC контроллера ±75мм ±75мм ±75мм
Мин.ширина резки 50мм-1600мм  50мм-2000мм  50мм-2500мм
Размер верхнего дискового ножа Ø125*70*50мм Ø125*70*50мм  Ø125*70*50мм
Размер нижнего дискового ножв Ø100*70*20мм Ø100*70*20мм Ø100*70*20мм
Общая мощность 55кВт  60кВт 70кВт
Все 16000кг 17000кг  18000кг
Габариты (Д×Ш×В)  7900мм×3100мм×2200мм  7900мм×3500мм×2550мм  7900мм×4000мм×2550мм
Детали

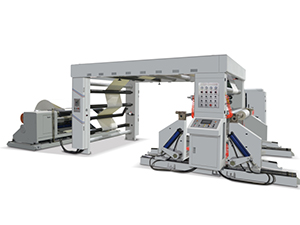

  • Корпус машины изготовлен из чугуна и стали Корпус машины изготовлен из чугуна и стали
  • Безваловый размотчик с гидравлическим подъемником для выгрузки готовых рулонов Безваловый размотчик с гидравлическим подъемником для выгрузки готовых рулонов
  • 3 и 6 дюймовые валы для захвата бумажной сердцевины без повреждений 3 и 6 дюймовые валы для захвата бумажной сердцевины без повреждений
  • Секция намотки с поверхностной намоткой, двусторонние валы перемотки (A/B) Секция намотки с поверхностной намоткой, двусторонние валы перемотки (A/B)

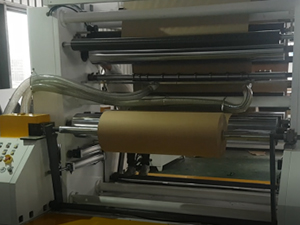

  • Регулятор натяжения намотки осуществляется двумя серводвигателями Регулятор натяжения намотки осуществляется двумя серводвигателями

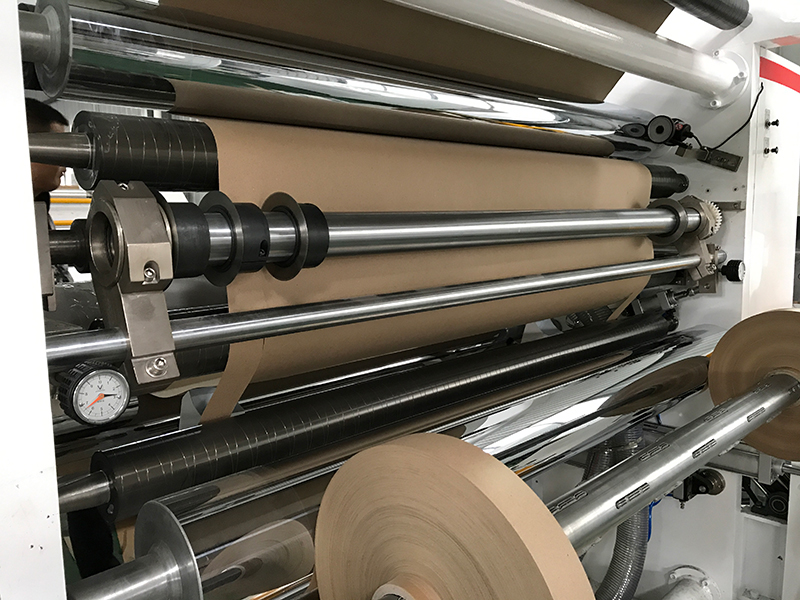

  • Дисковые ножи для разрезания бумаги Дисковые ножи для разрезания бумаги

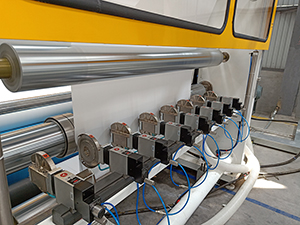

  • Пневматические дисковые ножи (по желанию) Пневматические дисковые ножи (по желанию)

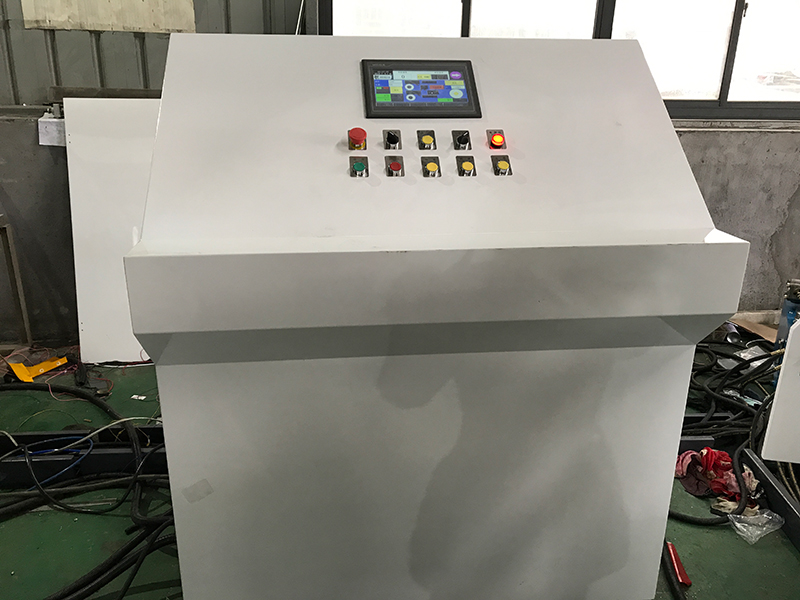

  • Электрический блок управления Электрический блок управления

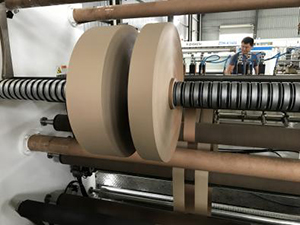

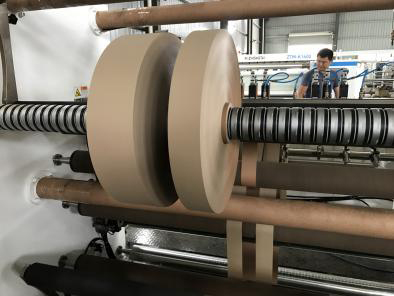

  • Дифференциальный вал для узкого полотна (по желанию) Дифференциальный вал для узкого полотна (по желанию)
Характеристики
  • Частотно-регулируемый привод для регулирования скорости;
  • Магнитный порошковый тормоз для контроля натяжения при размотке;
  • Фотоэлектрический датчик для направления полотна;
  • Управление натяжением полотна с использованием пневматических муфт и тормозов;
  • Два вала намотки обеспечивают стабильную работу;
  • Функция автоматического счетчика метража и автоматической остановки.
Запрос от
Наши продукции
Другие продукты

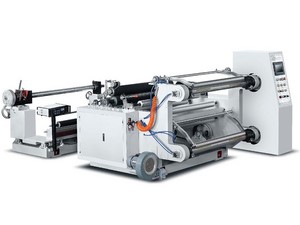

Автоматическая бобинорезка горизонтального построения
