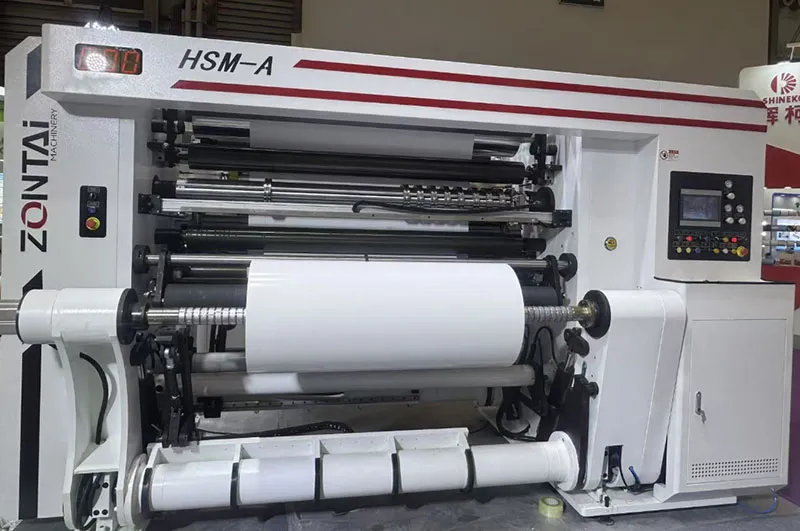

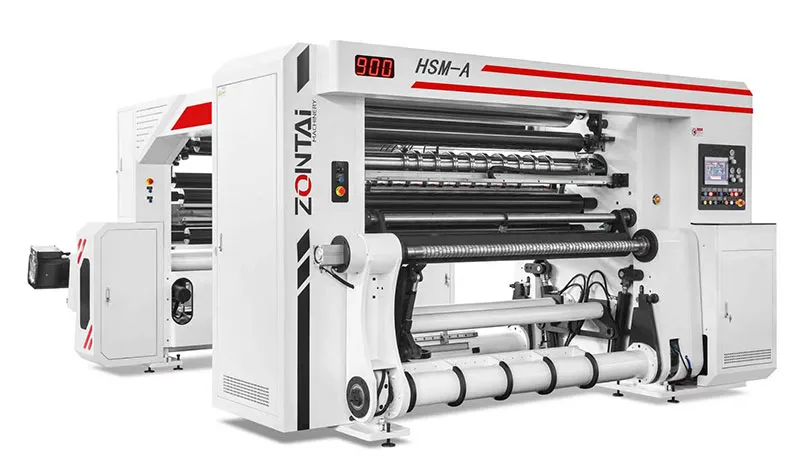

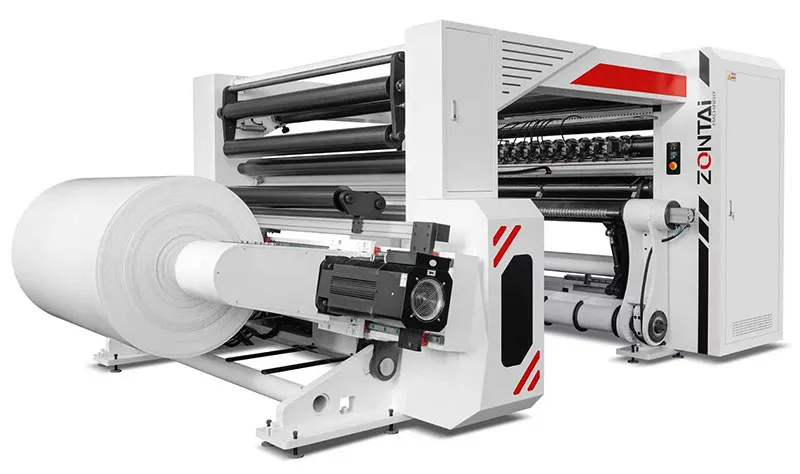

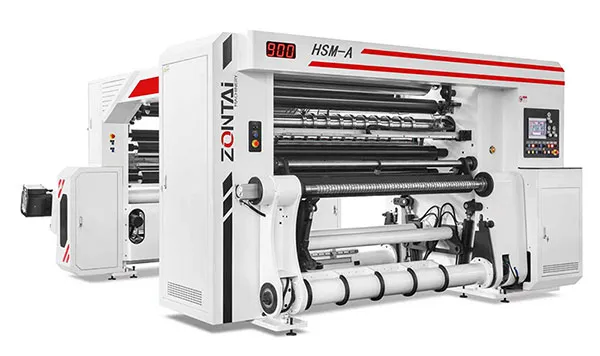

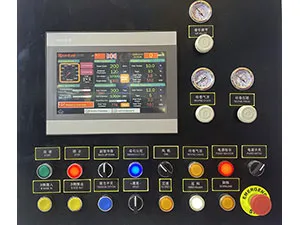

Портальный высокоскоростной бобинорезальный станок HSM-A

Технические характеристики

Ширина исходного рулона	1600-3000 мм
Макс. диаметр рулона на размотке	Ø1600 мм
Макс. диаметр рулона на намотке	Ø1200 мм
Внутр. диаметр втулки на размотке	3 и 6 дюймов
Внутр. диаметр втулки на намотке	3 дюйма
Скорость продольной резки	8-800 м/мин (в зависимости от материала)
Точность EPC	≤0,1 мм
Мин. ширина резки	50 мм
Общая мощность	60-100 кВт
Масса станка	18 000 кг
Габариты (Д×Ш×В)	5300×4520×2335 мм

Основные узлы

Особенности

Основная рама изготовлена из стальных элементов толщиной 70 мм и проходит повторную высокоточную механическую обработку и снятие внутренних напряжений. Опоры из бесшовных стальных труб повышают общую устойчивость станка.

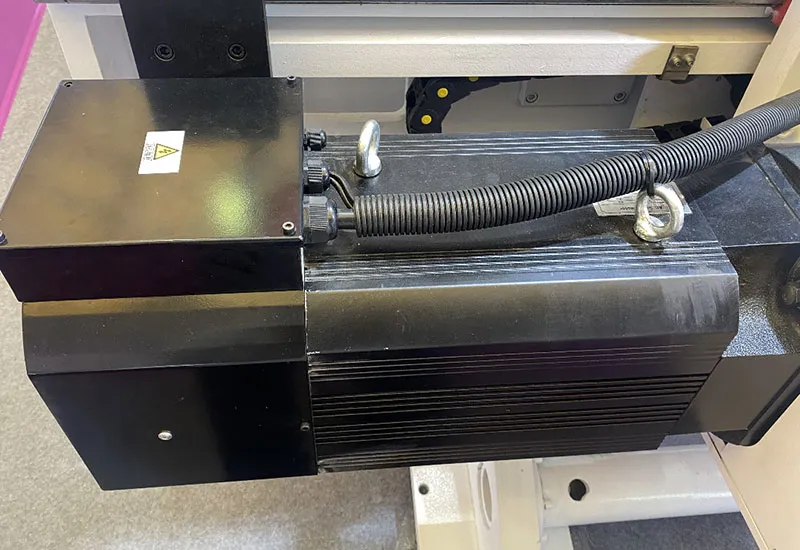

Главный приводной вал изготовлен из бесшовной стальной трубы и проходит закалку с отпуском, поверхностное упрочнение, хромирование, зеркальное полирование и динамическую балансировку. Сервомотор обеспечивает стабильную работу на высокой скорости.

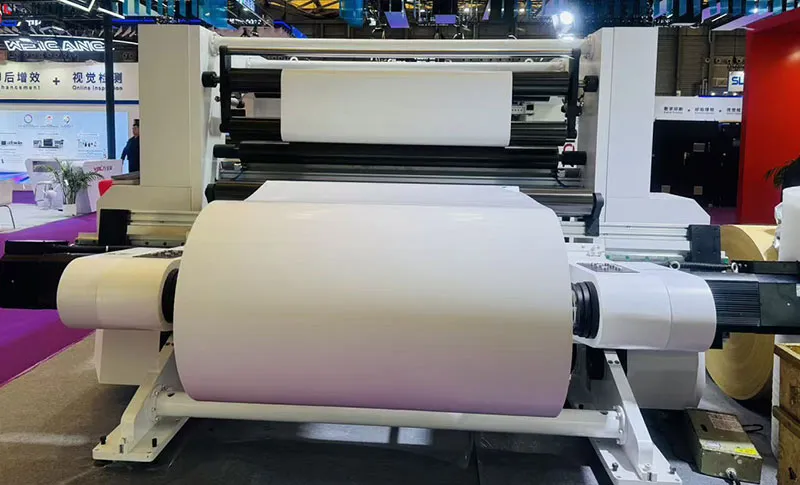

Безвальный узел размотки оснащён автоматическим гидравлическим подъёмником и специальными патронами диаметром 3 и 6 дюймов, защищающими картонную втулку. Перемещение левого и правого рычагов осуществляется по направляющим с помощью гидроцилиндров.

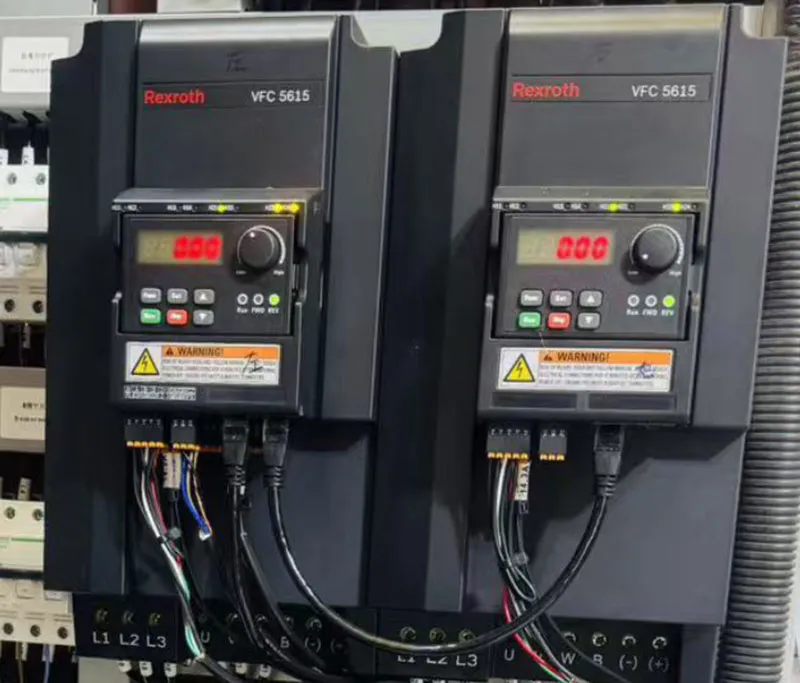

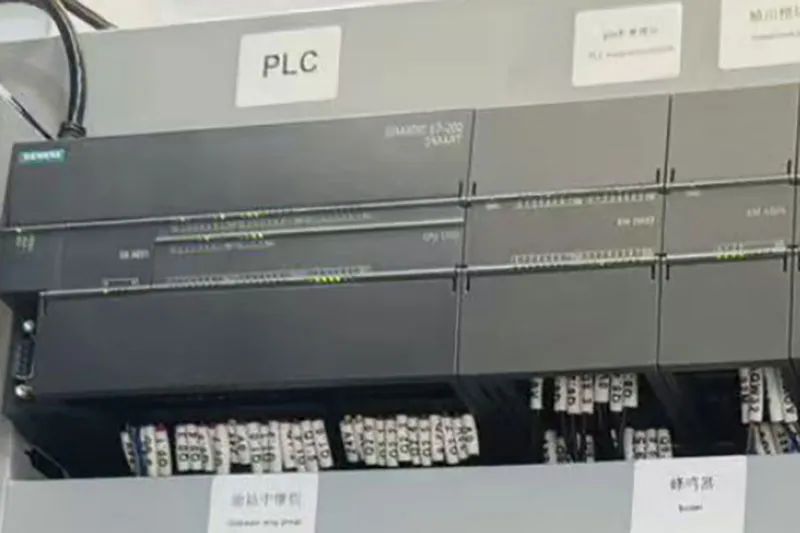

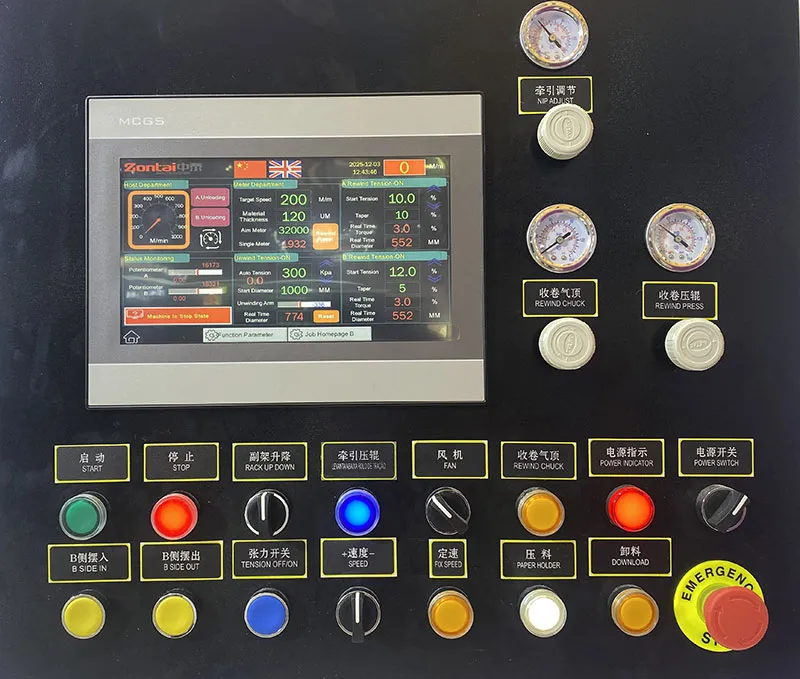

Натяжение при размотке регулируется двумя серводвигателями через систему PLC и сервоприводы Rexroth (Германия), что позволяет поддерживать постоянное натяжение. Также доступен вариант с пневматическим тормозом.

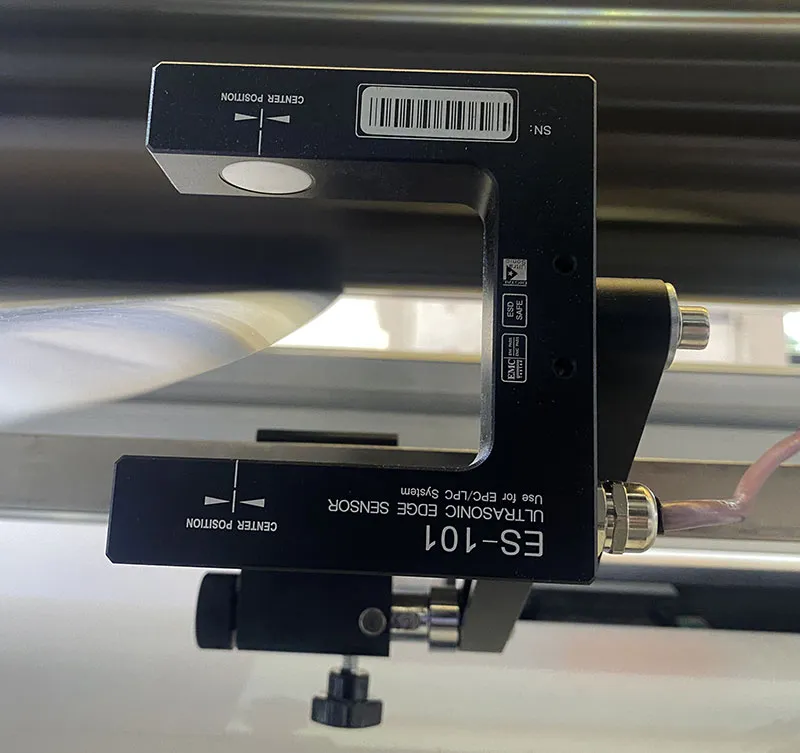

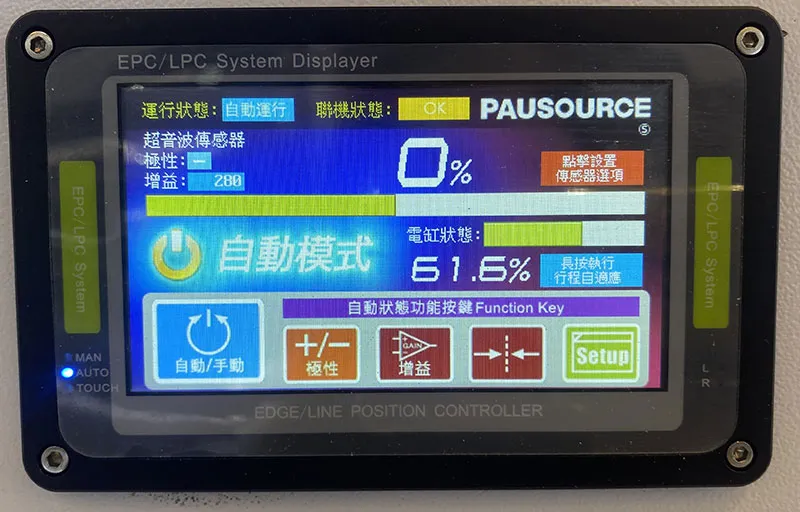

Система EPC оснащена тайваньским устройством кромконаправления PAUSOURCE. Положение полотна регулируется по сигналам датчика кромки, а поперечное перемещение выполняется серводвигателем по направляющей.

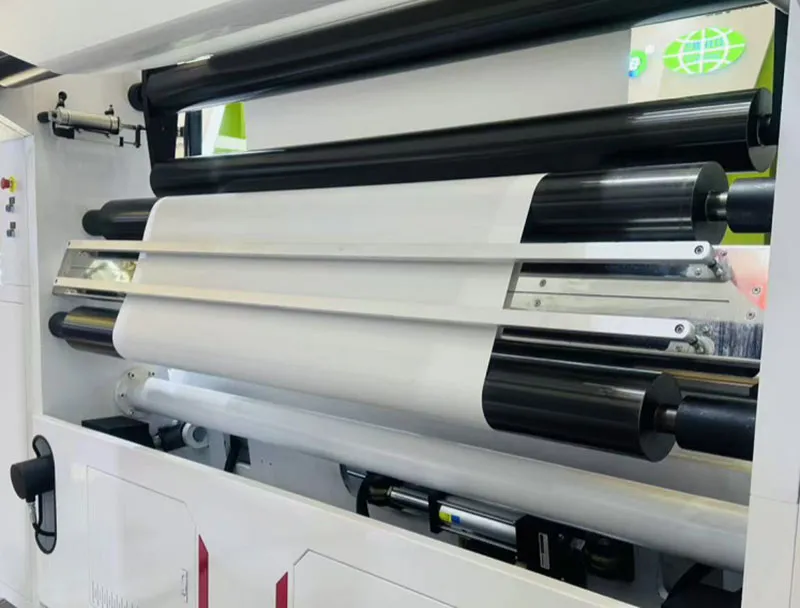

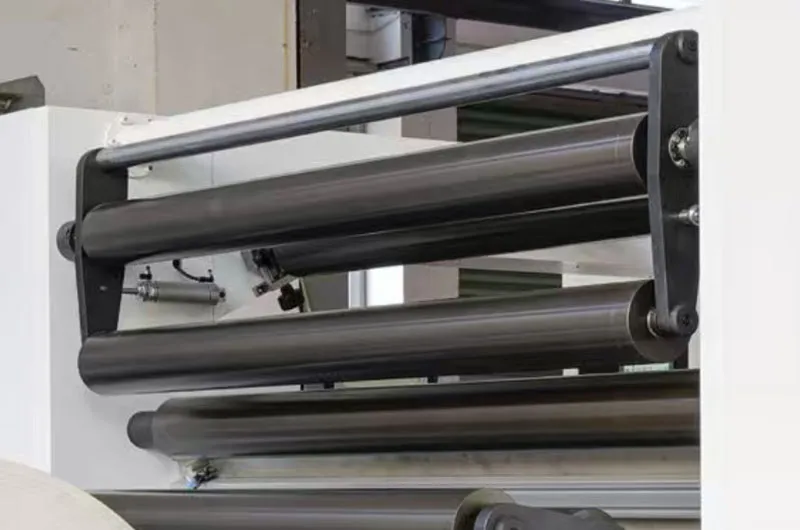

Мостовая конструкция тракта полотна облегчает доступ и делает эксплуатацию удобнее.

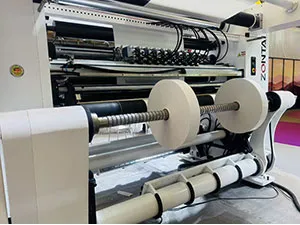

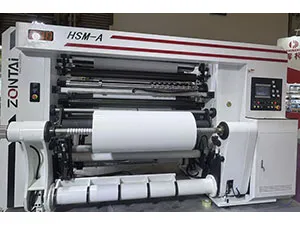

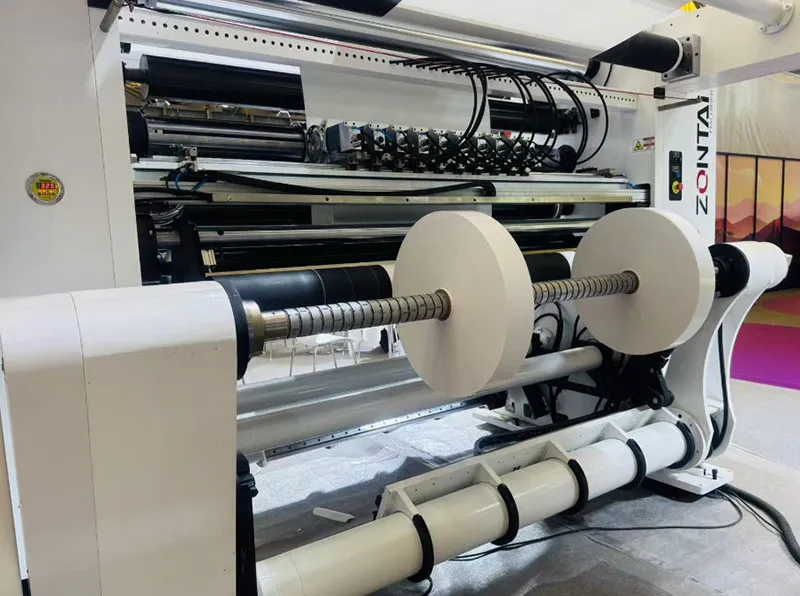

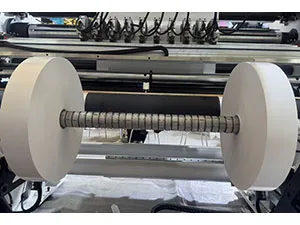

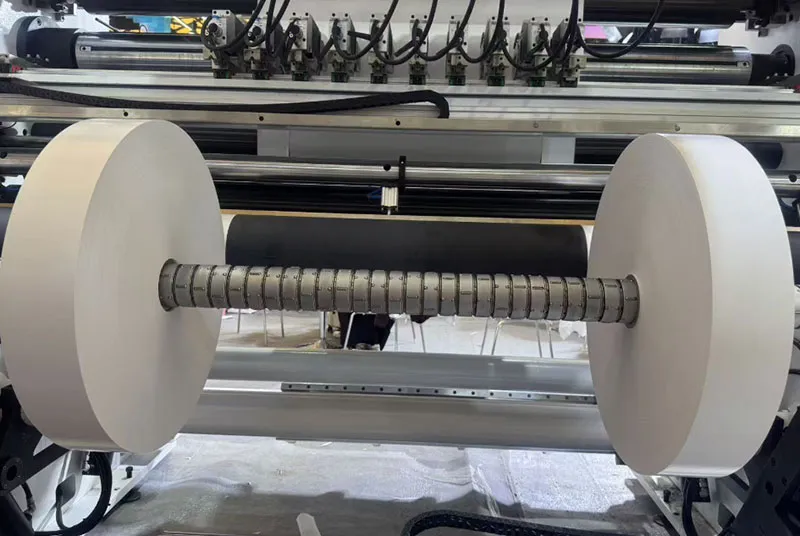

Узел намотки имеет конструкцию поверхностной намотки и оснащён двумя намоточными валами A/B. Также доступен вариант с одним валом.
Продольное перемещение узла намотки осуществляется гидроцилиндрами.
Натяжение при намотке регулируется через систему PLC двумя серводвигателями и двумя пропорциональными клапанами SMC (Япония), что обеспечивает стабильное постоянное натяжение.
Система прижима при намотке оснащена двумя обрезиненными прижимными роликами.

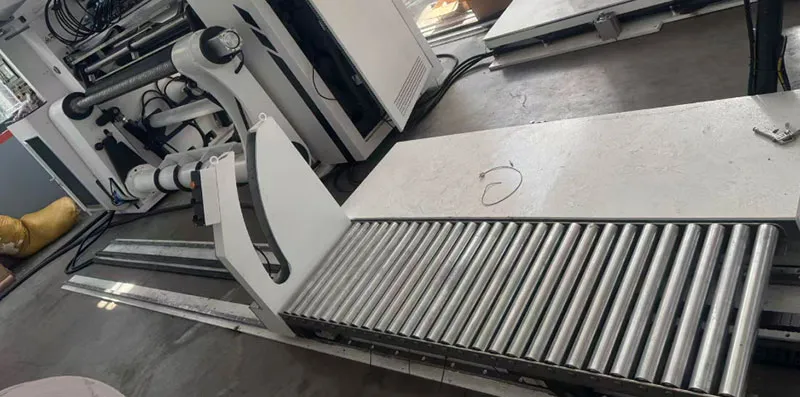

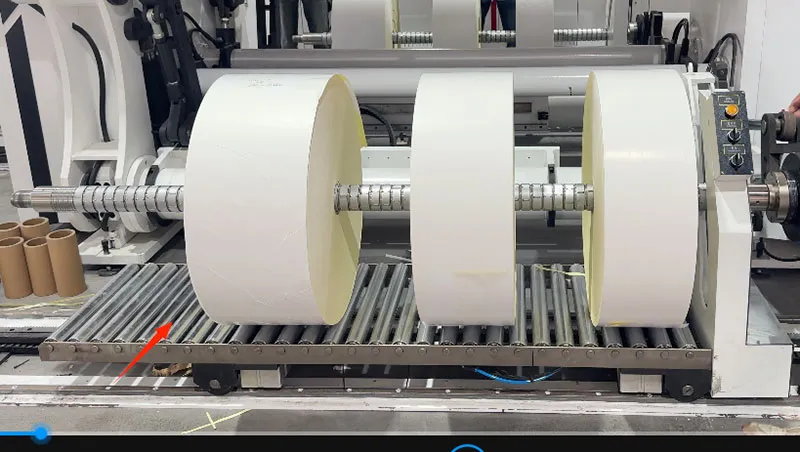

После завершения продольной резки гидроцилиндры автоматически опускают готовые рулоны на пол, упрощая их перемещение.

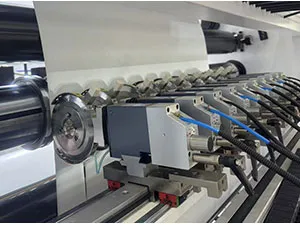

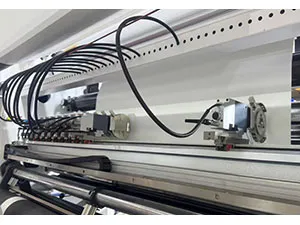

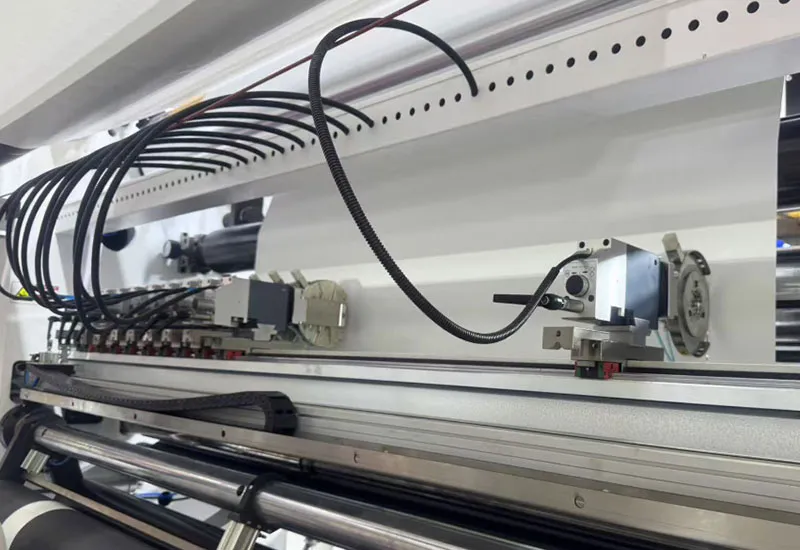

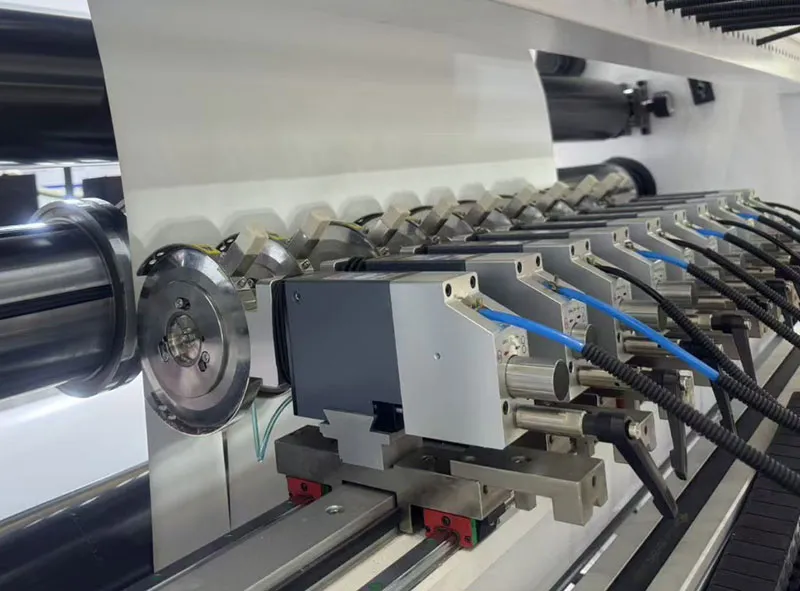

Узел продольной резки оснащён 10 пневматическими дисковыми ножами с точной регулировкой положения.
Вакуумная система удаления обрези эффективно удаляет кромочные отходы в процессе производства.
